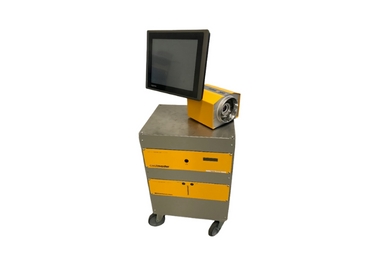

整体膜厚成像3D Inline

整体测厚产品详情 Details

涂魔师非接触式测厚技术采用领先的光热法（ATO）

涂魔师能测量未干涂层即时得出干膜厚度。基于先进的热光学技术(ATO)和数字信号处理技术(DSP)，实现独有的非接触式涂层无损测厚技术。该仪器精度高、重复性好、无须接触产品，适合检测金属、塑料、橡胶、碳纤维、陶瓷、玻璃、木材等多种基材，各种形状尺寸和所有颜色的产品，非常适合在实际生产环境下使用。

涂魔师3D Inline操作简单，实现经济高效集成到现有涂装生产线上

通过3D成像智慧检测技术，轻松非接触精准测量形状复杂零部件的膜厚分布情况，测试点的数据与工件被测部份一一对应，实时高效监控膜厚真实情况。

涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪特色功能

技术参数-涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪

测量时间：0.5秒（数据采集）, 5秒（测量结果的展示）

测量固化前粉末涂层厚度的标准偏差：在70-150微米范围内少于4微米

测试时间间隔：5秒或以上

探头放置有被测物：15厘米的距离

测量面积：25厘米 x 19厘米（如果涂层是白色，最大测量面积：20厘米 x 15厘米）

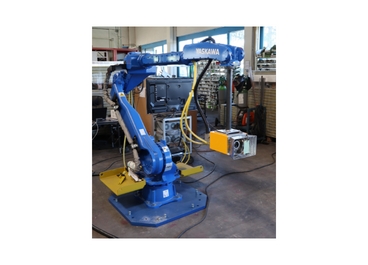

涂魔师3D Inline整体涂层测厚仪结合机械手，在生产线上实现全方位涂层厚度测量

涂魔师3D Inline在线非接触测厚仪结合机械手，通过涂装线的主控机对涂魔师进行调试及控制其测厚过程，全方位进行整体涂层厚度测量

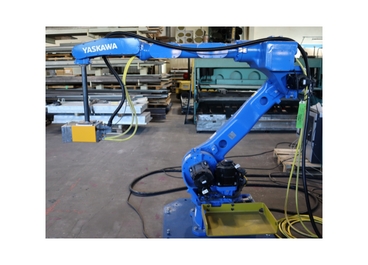

如下图所示，涂魔师3D Inline与机械手结合，从不同角度测量产品涂层厚度，测量结果不受角度和距离影响，工作人员可以很清晰的了解产品上涂层厚度的分布清晰，同时，涂魔师3D Inline在线涂层测厚仪支持将数据发送到外部控制器（PLC），实现完整的涂层数据归档，提高生产周转率和减少粉末材料消耗。

应用举例-涂魔师3D Inline整体膜厚成像ATO非接触无损测厚仪

☞涂魔师3D Inline涂层测厚仪测量T型管上的粉末涂层厚度

如图所示，涂魔师3D Inline从不同角度测量T型管上的粉末涂料涂层，对涂层厚度的测量不受角度和距离影响，可以直观看到零件上的涂层整体分布

☞涂魔师3D Inline测量压力弹簧上的粉末涂层厚度

如图所示，涂魔师3D Inline从弹簧圈不同位置测量弹簧上的粉末涂层厚度

☞涂魔师3D Inline测量铝轮毂上的粉末涂层厚度

如图所示，使用涂魔师3D Inline测量铝轮毂上的粉末涂层厚度，对比使用传统涂层测厚仪进行单点测量，涂魔师3D Inline整体膜厚成像系统可以快速测量铝轮毂整体涂层厚度分布情况。

翁开尔是涂魔师中国总代理，欢迎致电【18566398802】咨询更多关于涂魔师在线非接触涂层测厚仪产品信息。
